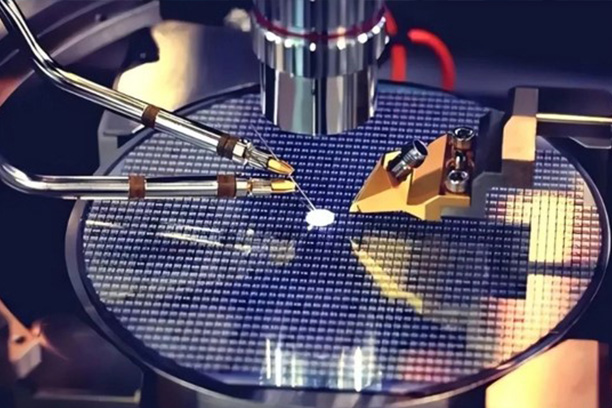

光学镜头是半导体产业从研发、制造到封装测试全流程的核心光学核心部件，凭借超高分辨率、高稳定性、抗干扰性及精准对焦能力，深度适配各类半导体检测与生产设备，是保障半导体产品精度、提升生产效率、降低不良率的关键支撑，贯穿半导体产业全链条。在晶圆制造环节，专用高清显微镜头、远心镜头搭配检测设备，可实现晶圆表面缺陷检测、电路图案对准、薄膜厚度测量，精准捕捉晶圆上的微裂纹、污渍、线路畸变等细微问题，适配纳米级、亚微米级的高精度检测需求，保障晶圆制造的稳定性。在芯片封装环节，镜头与视觉检测系统协同，可精准识别芯片封装过程中的引脚偏移、封装气泡、破损、虚焊等缺陷，同时辅助完成芯片与基板的精准对位，提升封装合格率。在半导体测试环节，高倍率镜头可适配芯片电性能测试、外观检测场景，清晰呈现芯片内部结构、焊点质量及线路布局，排查短路、断路等潜在问题，保障半导体产品的可靠性。此外，半导体专用镜头具备抗光刻环境干扰、耐高低温、小型化的特性，可适配半导体生产中的洁净车间、光刻设备等特殊场景，可根据晶圆尺寸、芯片规格定制光学参数，助力半导体产业向高集成度、高精度、微型化方向升级，为芯片研发与规模化生产提供有力的光学支撑。
