266nm紫外物镜是专为**266nm深紫外波段**（Nd:YAG激光四次谐波）定制的高精度光学核心元件，核心适配深紫外激光精密加工、高端显微观测、光刻辅助等场景，凭借深紫外波段专属的高分辨率、高透过率、高激光耐受性，突破可见光物镜的性能局限，是深紫外光学系统中实现精准聚焦与清晰成像的关键器件。
一、核心定义与波段定位
266nm属于深紫外（DUV）波段，波长仅为可见光的一半左右，该物镜以266nm为核心工作波长，兼容355nm（近紫外）辅助观测，专为深紫外光的传播特性与应用需求优化设计，区别于普通紫外物镜，需重点解决深紫外光易被材料吸收、像差校正难度大、激光损伤风险高三大核心问题。
光学类型：主流为**无限远平面复消色差（Plan APO）** 设计，部分为高数值孔径（HR）、长工作距离（LWD）专用型，适配不同场景需求。
核心定位：聚焦266nm深紫外激光实现亚微米级加工，或对深紫外敏感样品（如光刻胶、生物荧光样品）进行高分辨率观测与检测。
核心优势：相比355nm紫外物镜，分辨率提升30%以上，可实现更精细的微纳结构加工与观测。
二、关键技术特点
1. 光学设计与像差校正
针对266nm深紫外波段的光学特性，采用专属复消色差校正技术，全面补偿深紫外光的色差、球差、彗差与场曲，确保全视场范围内成像清晰、聚焦精准，无边缘畸变或模糊问题。
高数值孔径（NA）：NA范围0.5–0.8，是决定分辨率的核心指标，266nm波段下，NA=0.8时理论分辨率可达**0.24μm**，满足亚微米级微纳加工与观测需求。
无限远共轭设计：兼容显微镜镜筒、激光扫描系统、振镜组件，可灵活搭配管镜、高分辨率相机，实现“加工+实时观测”一体化。
工作距离适配：标准型WD 3–12mm，长距型可达50mm以上，适配厚样品、带保护玻璃的加工场景，避免物镜与样品直接接触造成损伤。
2. 材料与镀膜技术
深紫外光易被普通光学玻璃吸收，因此266nm紫外物镜在材料与镀膜上采用专属方案，确保高透过率与激光耐久性。
深紫外高透材料：采用**熔融石英（SiO₂）或氟化钙（CaF₂）** 等深紫外专用材料，266nm波段透过率≥60%，有效减少光能量损耗，避免材料因吸收紫外光产生发热、老化。
抗激光损伤镀膜：镀多层深紫外增透膜（AR膜），优化266nm波段透过率的同时，提升激光损伤阈值，典型值≥0.1J/cm²（10ns脉冲），可适配高功率266nm脉冲激光，避免镜片镀膜脱落、炸裂。

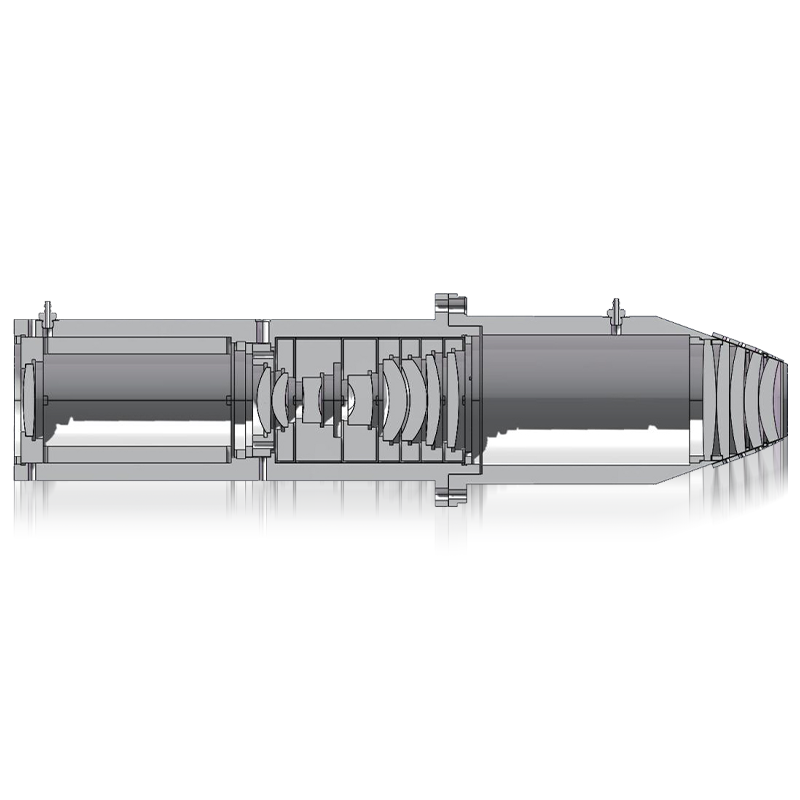

非胶合结构：高端型号采用空气间隔非胶合镜片设计，杜绝胶合层在深紫外光与高功率激光作用下老化、发黄，延长物镜使用寿命，提升光学稳定性。
3. 分辨率与成像性能
理论分辨率：基于瑞利判据，266nm波段下，分辨率计算公式为σ=0.61λ/NA，NA=0.8时σ≈0.24μm，可清晰观测亚微米级微纳结构、半导体晶圆缺陷等。
多波段兼容：部分型号支持266nm（加工）+355nm/532nm（观测）双波段校正，实现激光加工与实时同轴成像同步进行，提升制程精度与检测效率。
大靶面适配：支持C接口、CS接口、M4/3接口，适配1/2英寸–1.2英寸高分辨率CMOS/CCD相机（像素≤2μm），满足高分辨率成像检测需求。
