266nm紫外物镜是专为**266nm深紫外波段**（Nd:YAG激光四次谐波）定制的高精度光学核心元件，核心适配深紫外激光精密加工、高端显微观测、光刻辅助等场景，凭借深紫外波段专属的高分辨率、高透过率、高激光耐受性，突破可见光物镜的性能局限，是深紫外光学系统中实现精准聚焦与清晰成像的关键器件。
一、核心定义与波段定位
266nm属于深紫外（DUV）波段，波长仅为可见光的一半左右，该物镜以266nm为核心工作波长，兼容355nm（近紫外）辅助观测，专为深紫外光的传播特性与应用需求优化设计，区别于普通紫外物镜，需重点解决深紫外光易被材料吸收、像差校正难度大、激光损伤风险高三大核心问题。
光学类型：主流为**无限远平面复消色差（Plan APO）** 设计，部分为高数值孔径（HR）、长工作距离（LWD）专用型，适配不同场景需求。
核心定位：聚焦266nm深紫外激光实现亚微米级加工，或对深紫外敏感样品（如光刻胶、生物荧光样品）进行高分辨率观测与检测。
核心优势：相比355nm紫外物镜，分辨率提升30%以上，可实现更精细的微纳结构加工与观测。
二、关键技术特点
1. 光学设计与像差校正
针对266nm深紫外波段的光学特性，采用专属复消色差校正技术，全面补偿深紫外光的色差、球差、彗差与场曲，确保全视场范围内成像清晰、聚焦精准，无边缘畸变或模糊问题。
高数值孔径（NA）：NA范围0.5–0.8，是决定分辨率的核心指标，266nm波段下，NA=0.8时理论分辨率可达**0.24μm**，满足亚微米级微纳加工与观测需求。
无限远共轭设计：兼容显微镜镜筒、激光扫描系统、振镜组件，可灵活搭配管镜、高分辨率相机，实现“加工+实时观测”一体化。
工作距离适配：标准型WD 3–12mm，长距型可达50mm以上，适配厚样品、带保护玻璃的加工场景，避免物镜与样品直接接触造成损伤。
2. 材料与镀膜技术
深紫外光易被普通光学玻璃吸收，因此266nm紫外物镜在材料与镀膜上采用专属方案，确保高透过率与激光耐久性。
深紫外高透材料：采用**熔融石英（SiO₂）或氟化钙（CaF₂）** 等深紫外专用材料，266nm波段透过率≥60%，有效减少光能量损耗，避免材料因吸收紫外光产生发热、老化。
抗激光损伤镀膜：镀多层深紫外增透膜（AR膜），优化266nm波段透过率的同时，提升激光损伤阈值，典型值≥0.1J/cm²（10ns脉冲），可适配高功率266nm脉冲激光，避免镜片镀膜脱落、炸裂。
非胶合结构：高端型号采用空气间隔非胶合镜片设计，杜绝胶合层在深紫外光与高功率激光作用下老化、发黄，延长物镜使用寿命，提升光学稳定性。
3. 分辨率与成像性能
理论分辨率：基于瑞利判据，266nm波段下，分辨率计算公式为σ=0.61λ/NA，NA=0.8时σ≈0.24μm，可清晰观测亚微米级微纳结构、半导体晶圆缺陷等。
多波段兼容：部分型号支持266nm（加工）+355nm/532nm（观测）双波段校正，实现激光加工与实时同轴成像同步进行，提升制程精度与检测效率。
大靶面适配：支持C接口、CS接口、M4/3接口，适配1/2英寸–1.2英寸高分辨率CMOS/CCD相机（像素≤2μm），满足高分辨率成像检测需求。
三、266nm紫外物镜补偿系统
266nm紫外物镜补偿系统是适配深紫外波段特性、保障物镜高精度性能的核心配套系统，核心作用是补偿深紫外光传播、物镜工作过程中产生的像差、热差及装配误差，解决266nm波段像差校正难度大、材料热稳定性差、装配精度要求高的痛点，确保物镜在高功率激光、温度波动、长时间工作等复杂场景下，始终维持亚微米级聚焦与成像精度，是高端266nm紫外物镜实现稳定应用的关键支撑。
1. 核心补偿目标
针对266nm深紫外物镜的应用痛点，补偿系统重点实现三大核心目标，覆盖光学性能、环境适配、装配精度全维度，匹配深紫外精密加工与高端观测的严苛需求：
像差补偿：精准修正深紫外光通过物镜时产生的波像差、球差、色差、场曲等各类像差，将波像差控制在2nm以内（适配高端光刻等精密场景），确保全视场成像清晰、无畸变，规避像差导致的加工精度下降、观测误差增大问题^{(1)}。
热差补偿：抵消温度变化（-20~60℃工作区间）导致的物镜镜片热胀冷缩、折射率变化，以及镜筒结构形变带来的离焦问题，尤其针对氟化钙（CaF₂）等线膨胀系数较大的深紫外材料，解决其热稳定性差的短板^{(2)}。
装配与工况补偿：修正物镜镜片装配过程中的偏心、倾斜误差，以及高功率266nm激光照射下镜片发热、轻微形变带来的性能偏移，同时补偿多波段兼容场景下的波长偏移影响，保障物镜长期工作稳定性。
2. 主流补偿技术与实现方式
结合266nm深紫外波段特性与应用场景，补偿系统主要采用光学补偿、机械补偿、机电协同补偿三大技术路径，可单独应用或组合使用，兼顾补偿精度与工程实用性：
（1）光学补偿技术（核心基础）
作为物镜内置式补偿方案，直接集成于物镜光学结构中，通过光学设计本身实现像差与波长偏移补偿，无需额外外部组件，适配各类基础应用场景：
复消色差补偿：采用平面复消色差（Plan APO）设计，搭配熔融石英、氟化钙等专用材料，精准补偿266nm深紫外光与355nm/532nm辅助观测光的色差，同时校正球差、场曲，避免不同波长光传播路径偏差导致的聚焦模糊^{(7)}。
非球面镜片补偿：针对NA≥0.75的高分辨率物镜，引入非球面镜片，在不增加光学元件数量的前提下，优化像质、减少像差，同时缩小物镜体积，解决全球面结构在高NA场景下设计复杂、体积过大的问题^{(1)}。
反射式镜片补偿：针对NA≥1.1的高端物镜，采用折反式结构，引入凹面反射元件，利用其正光焦度的特性，有效矫正场曲，进一步提升像差补偿精度，适配光刻等超高精度场景^{(1)}。

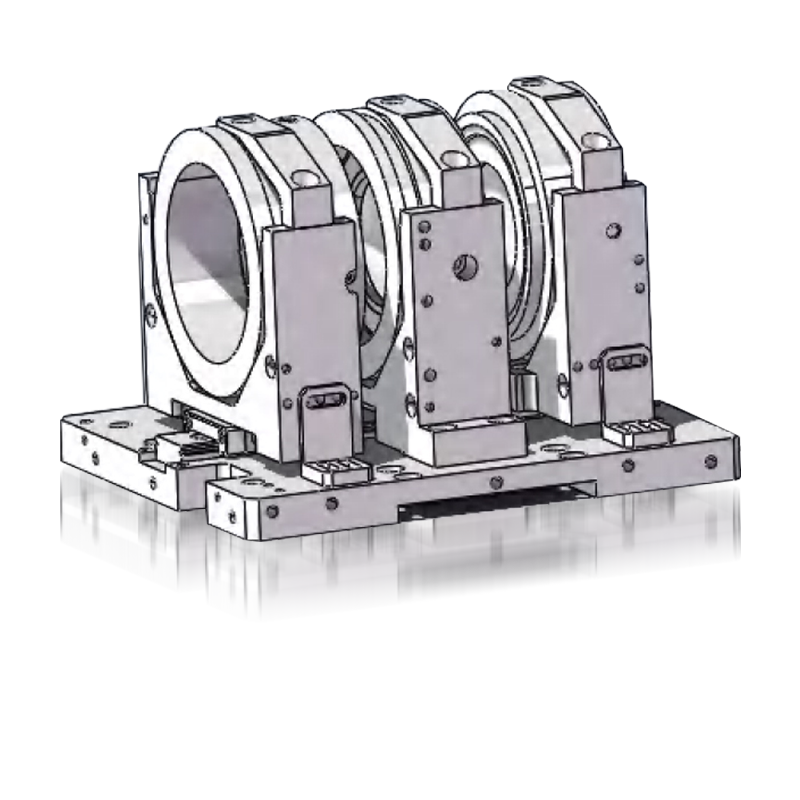

（2）机械补偿技术（环境适配型）
主要用于补偿温度变化与装配误差带来的性能偏移，结构简单、可靠性高，广泛应用于工业加工、户外检测等温度波动较大的场景：
被动式机械补偿：采用双层镜筒结构，内层镜筒安装透镜，外层镜筒作为补偿结构，选用工程塑料（高膨胀系数）与金属材料（低膨胀系数）搭配，利用内外镜筒热胀冷缩的差异，自动补偿温度变化带来的像面偏移，实现-20~60℃区间的无热化设计，确保该温度范围内系统调制传递函数（MTF）均大于0.4^{(2)}。

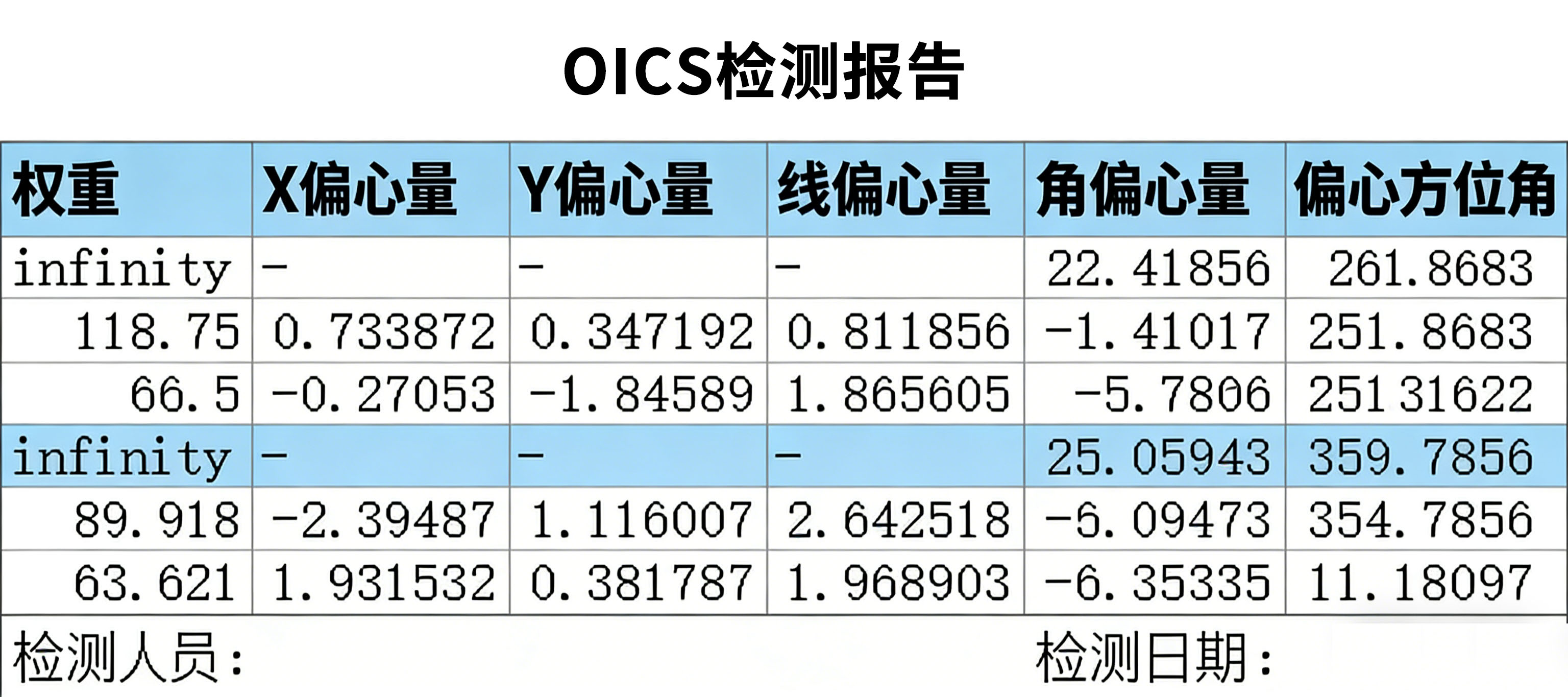

装配误差补偿：通过精密机械结构约束镜片偏心与间距，将后组镜头偏心量控制在0.005mm以内，双分离镜头厚度公差约束在0.005mm，减少装配误差带来的像差，提升物镜一致性^{(2)}。
（3）机电协同补偿技术（高端精密型）
针对光刻、高端科研等超高精度需求场景，采用“光学+机械+电控”协同方案，实现动态实时补偿，可将热像差、波像差补偿至接近设计水平：
可动镜片补偿：在物镜内部设置可动镜片组件，通过电控驱动镜片实现垂直、倾斜等多方向微调，实时消除镜头组装及工作过程中产生的各类像差，适配高功率激光工况下的动态形变补偿^{(1)}。
元件位移与分区加热协同补偿：通过电控调节镜片间隔、偏心或倾斜量，同时利用光学材料折射率随温度变化的特性，对镜片进行分区加热，产生可控波前，可将波像差从129.78nm减小至1.69nm，畸变从12.24nm减小至1.31nm^{(4)}。
温度精准控温补偿：采用多级外热流抑制、间接辐射控温等技术，将物镜镜片、CMOS/CCD探测器的温度稳定性控制在±0.3℃以内，减少温度波动带来的热差，保障长期工作精度^{(8)}。
3. 补偿系统关键参数与适配场景
补偿类型
关键参数
适配场景
光学补偿
波像差≤2nm，色差补偿范围266-532nm
常规精密加工、基础显微观测
机械补偿
温度补偿范围-20~60℃，MTF≥0.4
工业在线加工、户外检测
机电协同补偿
温度稳定性±0.3℃，波像差≤1.7nm
光刻、高端科研、亚微米级检测
4. 补偿系统使用与维护要点
参数匹配：根据物镜型号（高分辨率/长工作距离）、应用场景（加工/观测），选择对应补偿类型，高NA、高精度场景优先选用机电协同补偿方案，温度波动大的场景重点匹配机械热补偿功能。
定期校准：机电协同补偿系统需每3-6个月校准一次可动镜片位移精度、温度控温精度，机械补偿镜筒需检查内外层贴合度，避免灰尘、油污影响补偿效果。
环境控制：避免物镜在剧烈温度波动（超过-20~60℃）、高湿度环境下工作，防止补偿结构形变、镜片起雾，影响补偿精度；高功率激光工况下，需配合冷却系统使用，减少镜片发热带来的补偿压力。
装配维护：拆卸、清洁物镜时，避免触碰补偿组件（可动镜片、补偿镜筒），防止机械结构偏移，装配时严格按照公差要求，确保镜片偏心、间距符合补偿系统工作要求^{(2)}。
